下载器内部 Python API

PikaPython 开发文档：https://pikapython.com/doc/#pikapython

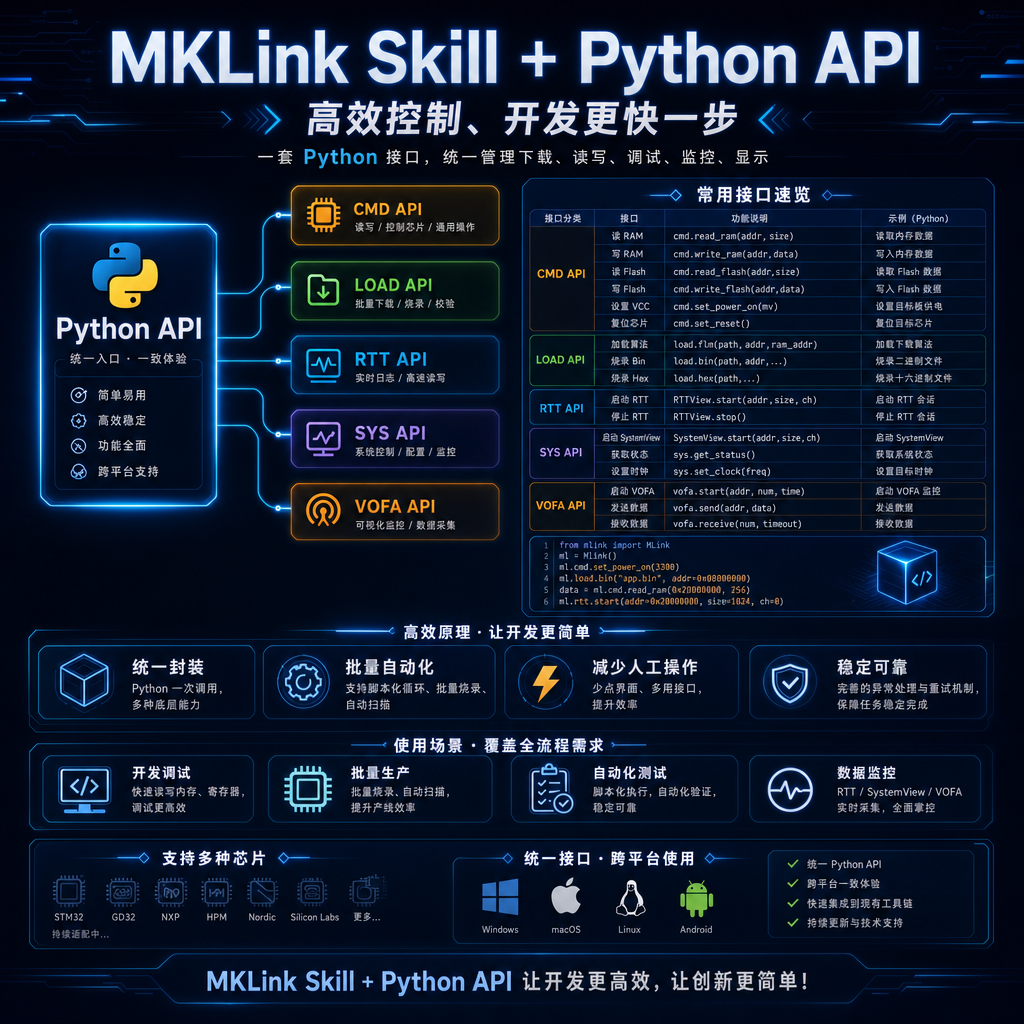

本页汇总运行在下载器内部 PikaPython 环境中的 API，主要用于脱机烧录和设备端自动化。它不同于电脑端的 python -m mklink CLI、MCP tool 和 Web REST API。

普通调试优先使用 Web GUI、MCP 或 CLI；只有编排脱机流程、下载器端 GPIO/蜂鸣器或兼容旧串口工作流时，才直接调用本页接口。写 RAM、擦除或写 Flash 前必须确认地址和影响。

PC/AI 调用边界

下载器命令口一次只允许一个控制方。同一只下载器不得并行运行 MCP、CLI、Web GUI 或自定义串口脚本；建立连接后应复用到本次普通命令结束，避免每个变量重新连接。 AI/MCP 读取多个变量时优先使用 read_memory_regions：最多 16 个请求区域、返回总量 不超过 4096B，连续或重叠地址由上位机合并为一次 read_ram。单个 read_memory / CLI read-ram 限制为 4096B；更大只读范围使用有限时长的 dump-memory 并保存文件， 不要把大段 hexdump 直接送入模型上下文。

MCP 单次 RTT/SystemView/串口采集最长 30 秒。工具超时后只检查一次连接状态，不得 并行或原样循环重试；先断开，REPL 仍响应时可发送一次 reboot()，否则停止自动操作 并重新插拔 USB。流式功能结束后释放当前连接，普通命令重新连接后再执行。

1.cmd api列表

1.1 读取Ram数据

cmd.read_ram(addr,size,path)

参数:

  • addr：读取地址
  • size：读取的字节数
  • path：可选参数，保存数据到文件系统

示例:

  • cmd.read_ram(0x20000000,128)
  • cmd.read_ram(0x20000000,128,"ram.bin")

注意：数据保存到文件后，需要重启下载器，U盘中才能刷新出新文件

通过命令口直接返回文本 hexdump 时，单次建议且上位机默认限制为 1..4096B。 更大范围改用 cmd.dump_memory 的二进制分块协议或保存到文件，避免 USB 文本输出和 上位机/AI 上下文被大量十六进制文本占满。

read_ram 只用于单次内存检查、故障分析和写后回读，不用于 SuperWatch 连续画波形。 持续采样必须使用下文的 dump_memory 二进制流；上位机不会在流功能不可用时静默退回 逐次 read_ram，以免低吞吐文本协议掩盖固件或连接问题。

cmd.read_ram(0x20000000,128)
         00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
20000000 01 00 00 00 00 00 00 00 00 00 00 00 04 1a 00 20
20000010 01 00 00 00 00 00 00 00 00 a2 4a 04 01 00 00 00
20000020 0f 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
20000030 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
20000040 53 45 47 47 45 52 20 52 54 54 00 00 00 00 00 00
20000050 03 00 00 00 03 00 00 00 8b 49 00 08 f8 00 00 20
20000060 00 04 00 00 00 00 00 00 00 00 00 00 00 00 00 00
20000070 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

1.2 写入Ram数据

cmd.write_ram(addr,byte1,byte2,byte3,byte4,...N)

参数:

  • addr：写入地址
  • byte：N 个待写入的字节数据

V4.3.8 在 STM32H743 上复测 cmd.write_ram、flush_memory bytes 字面量及重复字节 折叠表达式，均能把非零哨兵正确清为全零。PC 端仍应在写后回读比对；MKLink CLI write-ram 已统一走 Device.write_memory 并强制回读验证，避免旧固件的静默失败被 命令回显掩盖。

示例:

  • cmd.write_ram(0x20001000,0xA5,0x5A)
cmd.write_ram(0x20001000,0xA5,0x5A)
         00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
20001000 a5 5a

cmd.read_ram(0x20001000,2)
         00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
20001000 a5 5a

1.3 读取Flash数据

cmd.read_flash(addr,size,path)

参数:

  • addr：读取地址
  • size：读取的字节数
  • path：可选参数，保存数据到文件系统

示例:

  • cmd.read_flash(0x08000000,128)
  • cmd.read_flash(0x08000000,128,"flash.bin")

注意：数据保存到文件后，需要重启下载器，U盘中才能刷新出新文件资源。

cmd.read_flash(0x08000000,128)
         00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
08000000 b0 1f 00 20 49 01 00 08 f1 0f 00 08 e9 0f 00 08
08000010 ed 0f 00 08 1d 09 00 08 fd 0f 00 08 00 00 00 00
08000020 00 00 00 00 00 00 00 00 00 00 00 00 f5 0f 00 08
08000030 1f 09 00 08 00 00 00 00 f3 0f 00 08 f7 0f 00 08
08000040 63 01 00 08 63 01 00 08 63 01 00 08 63 01 00 08
08000050 63 01 00 08 63 01 00 08 63 01 00 08 63 01 00 08
08000060 63 01 00 08 63 01 00 08 63 01 00 08 63 01 00 08
08000070 63 01 00 08 63 01 00 08 63 01 00 08 63 01 00 08

1.4 擦除Flash扇区

  • 擦除扇区：cmd.erase_sector_flash(addr)

  • 整片擦除：cmd.erase_chip_flash(addr)

参数:

  • addr：扇区地址，必须对齐扇区

示例:

  • cmd.erase_sector_flash(0x08005000)
  • cmd.erase_chip_flash(0x08000000)

注意：擦写flash 需要调用flash下载算法的函数接口，所以需要先使用load.flm()加载flash下载算法

load.flm("FLM/STM32F10x_1024.FLM",0x08000000,0x20000000)
0
>>>
cmd.erase_sector_flash(0x08005000)
0
cmd.erase_chip_flash(0x08000000)
0
>>>

1.5 写入Flash数据

cmd.write_flash(addr,byte1,byte2,byte3,byte4,...N)

参数:

  • addr：写入地址
  • byte：N 个待写入的字节数据

示例:

  • cmd.write_flash(0x08005000,0xA5,0x5A)

注意：擦写flash 需要调用flash下载算法的函数接口，所以需要先使用load.flm()加载flash下载算法

cmd.write_flash(0x08005000,0xA5,0x5A)
         00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
08005000 a5 5a

cmd.read_flash(0x08005000,16)
         00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
08005000 a5 5a ff ff ff ff ff ff ff ff ff ff ff ff ff ff

1.6 读取cpu reg数据

cmd.read_cpu_reg(addr,size,path)

参数:

  • addr：读取地址
  • size：读取的字节数
  • path：可选参数，保存数据到文件系统

示例:

  • cmd.read_cpu_reg(0,16)
  • cmd.read_cpu_reg(0,16,"reg.bin")

注意：数据保存到文件后，需要重启下载器，U盘中才能刷新出新文件

cmd.read_cpu_reg(0,16)
         00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
00000000 d0 1f 00 20 49 01 00 08 f1 0f 00 08 e9 0f 00 08

1.7 dump任意地址数据

cmd.dump_memory(addr1, size1, addr2, size2, ..., period)

参数:

  • addr：读取地址，字节地址，按 (addr, size) 成对传入，可一次读取多个区域
  • size：读取的字节数
  • period：采样周期，单位秒；>0 持续采样，0 单次输出后回到 idle，-1 显式停止

数据协议:

dump_memory 返回二进制流，所有多字节字段均为小端。总读取数据量 total_size <= 2048 时返回普通帧，total_size > 2048 时返回大数据分块帧，每个 block 的数据负载最大为 2048 字节。

使用边界:

项目 边界 说明
固件内部 region 容量 16 数据结构和帧协议可表示 16 个 region，不等于 Pika 文本入口可安全传 16 组参数
Pika/CLI 安全 region 数量 <= 15 15 组含 30 个地址/长度参数，加 period 共 31 个；16 组加 period 共 33 个参数，正好触及当前 PIKA_ARG_NUM_MAX=33，V4.3.8 实测可能使 REPL 失去响应；此边界与剩余堆大小无关
普通帧 total_size <= 2048 bytes 单帧返回
大数据分块帧 total_size > 2048 bytes B1 分块返回，每个 block 负载最大 2048 bytes

连续的 16 个变量应合并为一个连续 region；上位机 read_memory_regions 会自动完成 这种合并。16 个完全离散地址的一次性快照可由上位机拆分读取，但当前 Pika 文本 API 不得用一条 cmd.dump_memory 命令提交 16 个离散 region。不得从串口脚本绕过限制。

SuperWatch 连续采样固定使用本协议，最多提交 15 个 region。相邻变量只有地址实际连续 或重叠时才合并；上位机不跨空隙扩大读取范围。read_ram 不属于 SuperWatch 的降级路径。

持续流停止后至少等待 50ms 排空已排队的二进制帧并关闭连接。V4.3.8 实测将停止 等待压到 10ms 会让残留帧污染后续普通命令；默认 50ms、每轮释放连接连续 20 次通过， CRC/flags 均为 0。不要快速反复 start/stop；下一条普通 read_ram 应重新连接后执行。

普通帧格式:

偏移 长度 字段 说明
0x00 8 magic 固定同步头 4D 50 4D 44 4D 50 4D 44（ASCII 为 MPMDMPMD）
0x08 8 timestamp_us 设备端时间戳，单位 us
0x10 2 frame_length 整帧长度，包含头、数据、flags 和 crc32
0x12 1 region_count 本帧区域数量，最大 16
0x13 3 + n region[i] 区域数据，格式见 region 结构
... 2 flags 状态位，小端
... 4 crc32 对 magic 到 flags 的所有字节计算 CRC32，结果小端存放

大数据分块帧格式:

偏移 长度 字段 说明
0x00 8 magic 固定同步头 4D 50 4D 44 4D 50 4D 44
0x08 8 timestamp_us 设备端时间戳，单位 us
0x10 2 frame_length 整帧长度，包含头、数据和帧 crc32
0x12 1 region_count 当前 block 中包含的区域数量
0x13 2 flags 状态位，小端
0x15 4 total_size 本次 dump 请求的总数据量
0x19 2 block_size block 数据负载大小，当前固定为 2048
0x1B 2 block_index 当前 block 序号，从 0 开始
0x1D 2 block_count 总 block 数量
0x1F 4 block_crc32 对当前 block 的原始数据负载计算 CRC32
0x23 3 + n region[i] 当前 block 内的区域数据，格式见 region 结构
... 4 crc32 对 magic 到最后一个 region_data 的所有字节计算 CRC32

region 结构:

字段 长度 说明
region_index 1 区域序号，从 0 开始，对应命令里第几个 (addr, size)
region_size 2 当前帧/当前 block 中该区域读取到的字节数
region_data region_size 原始内存数据

flags:

  • 0x0001：Tick overflow
  • 0x0002：Timing violation
  • 0x0004：Region error
  • 0x0008：Sample dropped
  • 其余位保留

示例:

  • cmd.dump_memory(0x20000054, 4, 0x2000006C, 2, 0.1)
  • cmd.dump_memory(0x20002000, 17408, 0)
[10:26:24.946]收←◆4D 50 4D 44 4D 50 4D 44 2E 83 A4 31 00 00 00 00 25 00 02 00 04 00 68 3D 00 20 01 02 00 6C 00 00 00 DC EF ED 86

4D 50 4D 44 4D 50 4D 44   // magic
2E 83 A4 31 00 00 00 00   // timestamp_us
25 00                     // frame_length = 37
02                        // region_count = 2
00 04 00 68 3D 00 20      // region 0: size=4, data=4 bytes
01 02 00 6C 00            // region 1: size=2, data=2 bytes
00 00                     // flags
DC EF ED 86               // CRC32

1.8 flush写入任意地址数据

cmd.flush_memory(addr, byte1, byte2, byte3, ..., byteN)

cmd.flush_memory((addr, data))

cmd.flush_memory([(addr1, data1), (addr2, data2), ..., (addrN, dataN)])

参数:

  • addr：写入地址，字节地址
  • byte：待写入的单字节数据，取值范围 0x00 到 0xFF
  • data：待写入的数据，支持 bytes、bytearray、整型 list 或整型 tuple

说明:

  • 第一种写法，只能向一个连续地址写入少量字节
  • 第二种写法支持单地址 bytes/list/tuple 数据写入，适合中大块连续数据
  • 第三种写法支持一次向多个地址写入多段数据，按列表顺序依次写入
  • 写入过程内部按小块分批写 RAM，失败时会输出 flush fail

示例:

  • cmd.flush_memory(0x20002000, 0x11, 0x22, 0x33)
  • cmd.flush_memory((0x20002000, bytes([0x11, 0x22, 0x33])))
  • cmd.flush_memory([(0x20001080, bytes([0x11, 0x22, 0x33])), (0x20002000, bytes([0x44, 0x55, 0x66, 0x77])), (0x20003000, bytes([0x88]))])
cmd.flush_memory([
    (0x20001080, bytes([0x11, 0x22, 0x33])),
    (0x20002000, bytes([0x44, 0x55, 0x66, 0x77])),
    (0x20003000, bytes([0x88]))
])

大块数据示例:

# 重复字节填充
cmd.flush_memory([
    (0x20002000, bytes([0x5A]) * 1024)
])

# 16 字节实际 pattern 循环
cmd.flush_memory([
    (
        0x20002000,
        bytes([
            0x01, 0x05, 0x00, 0x01,
            0x00, 0x01, 0x5D, 0xCA,
            0x10, 0x20, 0x30, 0x40,
            0x55, 0xAA, 0x7E, 0x81,
        ]) * 64
    )
])

使用边界:

接口形式 推荐稳定边界 实测上限 说明
cmd.flush_memory(addr, b0, b1, ...) <= 20 bytes 20 bytes 适合少量字节
cmd.flush_memory((addr, data)) <= 16KB 16300B 适合大量字节
cmd.flush_memory([(addr, data)]) <= 16KB 16300B 单地址 batch 形式，边界按单地址 tuple 形式控制
cmd.flush_memory([(addr1, data1), ...]) <= 8 个地址项 8 个地址项 多地址多数据写入；
多地址总数据量 <= 16KB 参考单地址 16300B 地址项数未超出 8 项时，总数据量按单地址边界控制

注意事项:

  • cmd.flush_memory 成功时通常只返回 >>>，不会打印成功文本。
  • 失败时可能打印 flush fail，也可能导致 CDC 端口异常或短暂消失，需要复位或重插设备后继续。
  • 大数据优先使用短表达式，例如 bytes([0x5A]) * N 或短 pattern 乘法。
  • 写入地址必须确认是目标 RAM 空闲区，避免覆盖目标程序栈、堆、RTOS 对象、DMA 缓冲或显示缓冲。
  • 边界与固件版本、目标 RAM 布局、下载器状态有关，升级固件后应复测。
  • 大块数据写入后建议用 cmd.read_ram(addr, 16)、cmd.read_ram(addr + size // 2, 16)、cmd.read_ram(addr + size - 16, 16) 读取头部、中间、尾部进行校验。

1.9 设置复位单片机

cmd.set_reset()

参数:

  • 无

说明:

  • 通过下载器控制目标芯片的复位脚，对目标单片机执行一次软件和硬件复位。

示例:

  • cmd.set_reset()

1.10 设置下载频率

cmd.set_swd_clock(int clock)

参数:

  • clock：SWD 下载时钟频率，单位 Hz

说明:

  • 设置 MKLink 访问目标芯片时使用的 SWD 时钟频率。
  • 频率越高，下载和读写速度通常越快，但对连线质量、目标板电源和目标芯片调试接口稳定性要求也越高。
  • 如果出现下载失败、读写不稳定、偶发无法连接等问题，建议先降低频率再测试。

示例:

  • cmd.set_swd_clock(1000000)：设置为 1 MHz
  • cmd.set_swd_clock(5000000)：设置为 5 MHz
  • cmd.set_swd_clock(10000000)：设置为 10 MHz
cmd.set_swd_clock(5000000)

注意事项:

  • 建议先使用较低频率确认连线和芯片连接正常，再逐步提高频率。
  • 长排线、杜邦线、目标板供电不稳或目标芯片低功耗运行时，都可能需要降低 SWD 频率。

1.11 设置是否开启vref电压跟随(V4)

cmd.set_auto_follow_vref(bool enable)

参数:

  • enable：是否开启 VREF 电压跟随
  • 1：开启 VREF 电压跟随
  • 0：关闭 VREF 电压跟随

说明:

  • 该接口适用于 MKLink V4。
  • 开启 VREF 跟随后，下载器会根据目标板 VREF 输入电压调整接口电平，用于适配不同目标板电压。
  • 关闭 VREF 跟随后，可配合 cmd.set_power_on(mv) 手动设置 VCC 输出电压。

示例:

  • cmd.set_auto_follow_vref(1)：开启 VREF 电压跟随
  • cmd.set_auto_follow_vref(0)：关闭 VREF 电压跟随

注意事项:

  • VREF 是电压输入脚，用来检测目标板电压，不建议把它当作供电脚使用。
  • VCC 是电压输出脚，可以给目标板提供电源，默认输出 3.3V，可设置为 1.8V 到 5V。
  • 如果关闭 VREF 跟随并将 VCC 与 VREF 短接，需要确认 cmd.set_power_on(mv) 设置的电压符合目标芯片允许范围。

1.12 设置VCC电压(V3/V4)

cmd.set_power_on(int mv)

参数:

  • mv：VCC 输出电压，单位 mV

说明:

  • 该接口适用于 MKLink V3/V4。
  • 设置下载器 VCC 引脚的输出电压，可用于给目标板供电。
  • 支持的电压范围为 1.8V 到 5V，即 1800 到 5000。

示例:

  • cmd.set_power_on(1800)：VCC 输出 1.8V
  • cmd.set_power_on(3300)：VCC 输出 3.3V
  • cmd.set_power_on(5000)：VCC 输出 5V

注意事项:

  • 设置电压前请确认目标板可以接受该供电电压，错误电压可能损坏目标芯片或外设。
  • 如果目标板已经由外部电源供电，也可以使用下载器的VCC供电，下载器的VCC输出有二极管防倒灌。
  • 如果使用 VREF 跟随模式，优先按目标板 VREF 电压适配接口电平；需要手动输出固定电压时，可先关闭 VREF 跟随。

1.13 设置自动扫描芯片(V3/V4)

cmd.set_auto_scan(bool enable)

参数:

  • enable：是否开启自动扫描芯片
  • 1：开启自动扫描
  • 0：关闭自动扫描

说明:

  • 该接口适用于 MKLink V3/V4。
  • 开启后，下载器会自动扫描目标芯片连接状态，适合脱机下载、批量烧录或需要插上目标板后自动识别的场景。
  • 关闭后，下载器不再主动执行自动扫描，适合手动控制下载流程或避免脚本执行期间被自动扫描打断的场景。

示例:

  • cmd.set_auto_scan(1)：开启自动扫描芯片
  • cmd.set_auto_scan(0)：关闭自动扫描芯片

注意事项:

  • 自动扫描依赖 SWD 接线和目标板供电状态，开启后仍需要保证 SWDIO、SWCLK、GND、RST 等信号连接可靠。
  • 批量烧录时通常会配合 cmd.set_swd_clock(clock)、load.flm()、load.bin() 或 load.hex() 一起使用。

1.14 设置蜂鸣器(V4)

cmd.set_beep_on()

cmd.set_beep_off()

参数:

  • 无

说明:

  • 该接口适用于 MKLink V4。
  • cmd.set_beep_on() 用于打开蜂鸣器。
  • cmd.set_beep_off() 用于关闭蜂鸣器。
  • 常用于脱机下载或自动化脚本中提示任务状态，例如下载成功后短鸣提示。

示例:

  • cmd.set_beep_on()：打开蜂鸣器
  • cmd.set_beep_off()：关闭蜂鸣器
cmd.set_beep_on()
time.sleep_ms(200)
cmd.set_beep_off()

注意事项:

  • 蜂鸣器打开后需要主动调用 cmd.set_beep_off() 关闭。
  • 如果脚本中需要延时，请确认当前固件的 Python 运行环境中已经导入或支持对应的延时接口。

2 load api列表

2.1 加载下载算法

load.flm(path,flash_addr,ram_addr)

参数:

  • path：FLM文件的目录
  • flash_addr：flash的基地址
  • ram_addr：ram的基地址

示例:

  • load.flm("FLM/STM32F10x_1024.FLM",0x08000000,0x20000000)
load.flm("FLM/STM32F10x_1024.FLM",0x08000000,0x20000000)
0

2.2 烧录bin文件

load.bin(path,addr,path,addr,...)

参数:

  • path：bin文件目录
  • addr：addr烧录地址
  • 可选参数，可依次烧录多个文件到不同地址

示例:

  • load.bin("bootloader.bin",0x08000000,"app.bin",0x08005000)
 load.bin("bootloader.bin",0x08000000,"app.bin",0x08005000)
fileName bootloader.bin, Addr 0x8000000
Download:   5% ,used 234 msDownload:  11% ,used 508 msDownload:  17% ,used 780 msDownload:  23% ,used 1053 msDownload:  29% ,used 1327 msDownload:  34% ,used 1600 msDownload:  40% ,used 1873 msDownload:  46% ,used 2147 msDownload:  52% ,used 2421 msDownload:  58% ,used 2694 msDownload:  63% ,used 2967 msDownload:  69% ,used 3241 msDownload:  75% ,used 3514 msDownload:  81% ,used 3788 msDownload:  87% ,used 4062 msDownload:  93% ,used 4335 msDownload:  98% ,used 4609 msDownload: 100% ,used 4686 ms
 /bootloader.bin loaded success.
fileName app.bin, Addr 0x8005000
Download:   2% ,used 234 msDownload:   5% ,used 507 msDownload:   8% ,used 779 msDownload:  11% ,used 1053 msDownload:  13% ,used 1327 msDownload:  16% ,used 1600 msDownload:  19% ,used 1874 msDownload:  22% ,used 2147 msDownload:  24% ,used 2421 msDownload:  27% ,used 2694 msDownload:  30% ,used 2968 msDownload:  33% ,used 3241 msDownload:  35% ,used 3514 msDownload:  38% ,used 3788 msDownload:  41% ,used 4062 msDownload:  44% ,used 4336 msDownload:  46% ,used 4609 msDownload:  49% ,used 4881 msDownload:  52% ,used 5154 msDownload:  55% ,used 5428 msDownload:  57% ,used 5701 msDownload:  60% ,used 5974 msDownload:  63% ,used 6248 msDownload:  66% ,used 6521 msDownload:  68% ,used 6795 msDownload:  71% ,used 7069 msDownload:  74% ,used 7342 msDownload:  77% ,used 7616 msDownload:  79% ,used 7890 msDownload:  82% ,used 8163 msDownload:  85% ,used 8437 msDownload:  88% ,used 8710 msDownload:  90% ,used 8984 msDownload:  93% ,used 9257 msDownload:  96% ,used 9531 msDownload:  99% ,used 9805 msDownload: 100% ,used 9882 ms
 /app.bin loaded success.

2.3 烧录hex文件

load.hex(path,...)

参数:

  • path：hex文件目录
  • 可选参数，可依次烧录多个文件到不同地址

示例:

  • load.hex("bootloader.hex","app.hex")
load.hex("bootloader.hex","app.hex")
fileName bootloader.hex
Download:   7% ,used 44 ms Download:  15% ,used 208 ms Download:  22% ,used 371 ms Download:  30% ,used 424 ms Download:  37% ,used 588 ms Download:  45% ,used 751 ms Download:  52% ,used 804 ms Download:  60% ,used 967 ms Download:  67% ,used 1131 ms Download:  75% ,used 1294 ms Download:  82% ,used 1347 ms Download:  90% ,used 1510 ms Download:  97% ,used 1674 ms Download: 100% ,used 1726 ms
 /bootloader.hex loaded success
fileName app.hex
Download:   2% ,used 48 ms Download:   4% ,used 212 ms Download:   6% ,used 375 ms Download:   8% ,used 428 ms Download:  10% ,used 591 ms Download:  12% ,used 755 ms Download:  14% ,used 808 ms Download:  16% ,used 971 ms Download:  18% ,used 1134 ms Download:  20% ,used 1298 ms Download:  22% ,used 1351 ms Download:  24% ,used 1514 ms Download:  26% ,used 1678 ms Download:  28% ,used 1731 ms Download:  31% ,used 1894 ms Download:  33% ,used 2057 ms Download:  35% ,used 2221 ms Download:  37% ,used 2274 ms Download:  39% ,used 2437 ms Download:  41% ,used 2601 ms Download:  43% ,used 2654 ms Download:  45% ,used 2817 ms Download:  47% ,used 2981 ms Download:  49% ,used 3144 ms Download:  51% ,used 3197 ms Download:  53% ,used 3360 ms Download:  55% ,used 3524 ms Download:  57% ,used 3577 ms Download:  59% ,used 3740 ms Download:  62% ,used 3904 ms Download:  64% ,used 4067 ms Download:  66% ,used 4120 ms Download:  68% ,used 4283 ms Download:  70% ,used 4447 ms Download:  72% ,used 4500 ms Download:  74% ,used 4663 ms Download:  76% ,used 4827 ms Download:  78% ,used 4990 ms Download:  80% ,used 5043 ms Download:  82% ,used 5206 ms Download:  84% ,used 5370 ms Download:  86% ,used 5423 ms Download:  88% ,used 5586 ms Download:  90% ,used 5750 ms Download:  93% ,used 5803 ms Download:  95% ,used 5966 ms Download:  97% ,used 6130 ms Download:  99% ,used 6293 ms Download: 100% ,used 6345 ms
 /app.hex loaded success
0

3 SEGGER RTT api列表

3.1 启动RTT

RTTView.start(addr,size,Channel)

参数:

  • addr：_SEGGER_RTT控制块的地址
  • size，搜寻范围
  • Channel，指定RTT的通道

示例:

  • RTTView.start(0x20000200,1024,0)
RTTView.start(0x20000200,1024,0)
Find SEGGER RTT addr 0x20000200
UpBuffer Channel 0 Size: 2048 Mode: 0
UpBuffer Channel 1 Size: 0 Mode: 0
UpBuffer Channel 2 Size: 0 Mode: 0
DownBuffer Channel 0 Size: 16 Mode: 0
DownBuffer Channel 1 Size: 0 Mode: 0
DownBuffer Channel 2 Size: 0 Mode: 0

3.2 停止RTT

RTTView.stop()

4 SEGGER SystemView api列表

4.1 启动SystemView

SystemView.start(addr,size,Channel)

参数:

  • addr：_SEGGER_RTT控制块的地址
  • size，搜寻范围
  • Channel，指定RTT的通道

示例:

  • SystemView.start(0x20000200,1024,1)
>>> SystemView.start(0x20000200,1024,1)
Addr = 0x20000200,wSize = 1024,Channel = 1
Find SEGGER RTT addr 0x20000200
UpBuffer Channel 0 Size: 2048 Mode: 0
UpBuffer Channel 1 Size: 0 Mode: 0
UpBuffer Channel 2 Size: 0 Mode: 0
DownBuffer Channel 0 Size: 16 Mode: 0
DownBuffer Channel 1 Size: 0 Mode: 0
DownBuffer Channel 2 Size: 0 Mode: 0

4 VOFA+ api列表

4.1 启动VOFA

vofa.send(addr,num,time)

参数:

  • addr：变量的地址
  • num，连续读取的变量个数
  • 周期，读取周期，单位秒，0为停止

示例:

  • vofa.send(0x20000030,5,0.00001)

5 串口API列表（V4）

V4 提供两路独立串口对象：

接口 说明
serial.uart(baud) 打开 UART 串口，baud 为波特率
serial.rs485(baud) 打开 RS485 串口，baud 为波特率
write_bytes(data, length) 发送 bytes 数据，length 为发送字节数，返回底层发送接口的返回值
read_bytes(length) 从接收队列读取最多 length 字节，返回实际读到的 bytes 数据

说明:

  • write_bytes() 的 data 参数必须是 bytes 类型；字符串需要先使用 encode() 转成字节。
  • read_bytes() 返回的是 bytes 类型；如果接收内容是字符串协议，可以使用 bytearray(rx_bytes).decode() 转成字符串后再上报。
  • read_bytes(length) 最多读取 length 字节；当前接收队列数据不足时，返回实际已收到的数据，可能为空。
  • UART 与 RS485 的 API 完全一致，只是创建对象不同：serial.uart(baud) / serial.rs485(baud)。

5.1 UART 发送和接收数据

import PikaStdLib
import cmd

uart = serial.uart(115200)

# 发送字符串数据
tx_str = 'uart string data\r\n'
tx_str_bytes = tx_str.encode()
uart_tx_str_len = uart.write_bytes(tx_str_bytes, len(tx_str_bytes))
print('uart send string:', tx_str)
print('uart send string bytes:', tx_str_bytes)
print('uart send string len:', uart_tx_str_len)

# 发送 bytes 数据
tx_bytes = bytes([0x55, 0xAA, 0x01, 0x02, 0x0D, 0x0A])
uart_tx_bytes_len = uart.write_bytes(tx_bytes, len(tx_bytes))
print('uart send bytes:', tx_bytes)
print('uart send bytes len:', uart_tx_bytes_len)

# 接收数据，返回值为 bytes
rx_bytes = uart.read_bytes(128)
print('uart recv bytes:', rx_bytes)

# 如果接收的是字符串数据，可以 decode 后上报
rx_str = bytearray(rx_bytes).decode()
print('uart recv string:', rx_str)

5.2 RS485 发送和接收数据

import PikaStdLib
import cmd

rs485 = serial.rs485(115200)

# 发送字符串数据
tx_str = 'rs485 string data\r\n'
tx_str_bytes = tx_str.encode()
rs485_tx_str_len = rs485.write_bytes(tx_str_bytes, len(tx_str_bytes))
print('rs485 send string:', tx_str)
print('rs485 send string bytes:', tx_str_bytes)
print('rs485 send string len:', rs485_tx_str_len)

# 发送 bytes 数据
tx_bytes = bytes([0x01, 0x03, 0x00, 0x00, 0x00, 0x02])
rs485_tx_bytes_len = rs485.write_bytes(tx_bytes, len(tx_bytes))
print('rs485 send bytes:', tx_bytes)
print('rs485 send bytes len:', rs485_tx_bytes_len)

# 接收数据，返回值为 bytes
rx_bytes = rs485.read_bytes(128)
print('rs485 recv bytes:', rx_bytes)

# 如果接收的是字符串数据，可以 decode 后上报
rx_str = bytearray(rx_bytes).decode()
print('rs485 recv string:', rx_str)
