VOFA+ 第三方上位机¶
VOFA+ 是独立的第三方数据可视化上位机。MKLink 的作用是通过 SWD 直接读取目标 RAM 变量，将数据封装成 VOFA+ 支持的 JustFloat 数据流，再从下载器 USB CDC 虚拟串口送到 VOFA+。整个过程不占用目标 MCU 的业务 UART，也不需要在业务代码中周期发送数据帧。
目标 RAM 变量 -> MKLink 通过 SWD 采样 -> JustFloat -> USB CDC -> VOFA+
需要按 ELF 符号名浏览、在线写参或在 Web 中快速画曲线时，使用 SuperWatch。已经习惯 VOFA+ 的触发、游标、通道和数据引擎时，使用本页流程。
1. 确认变量地址和类型¶

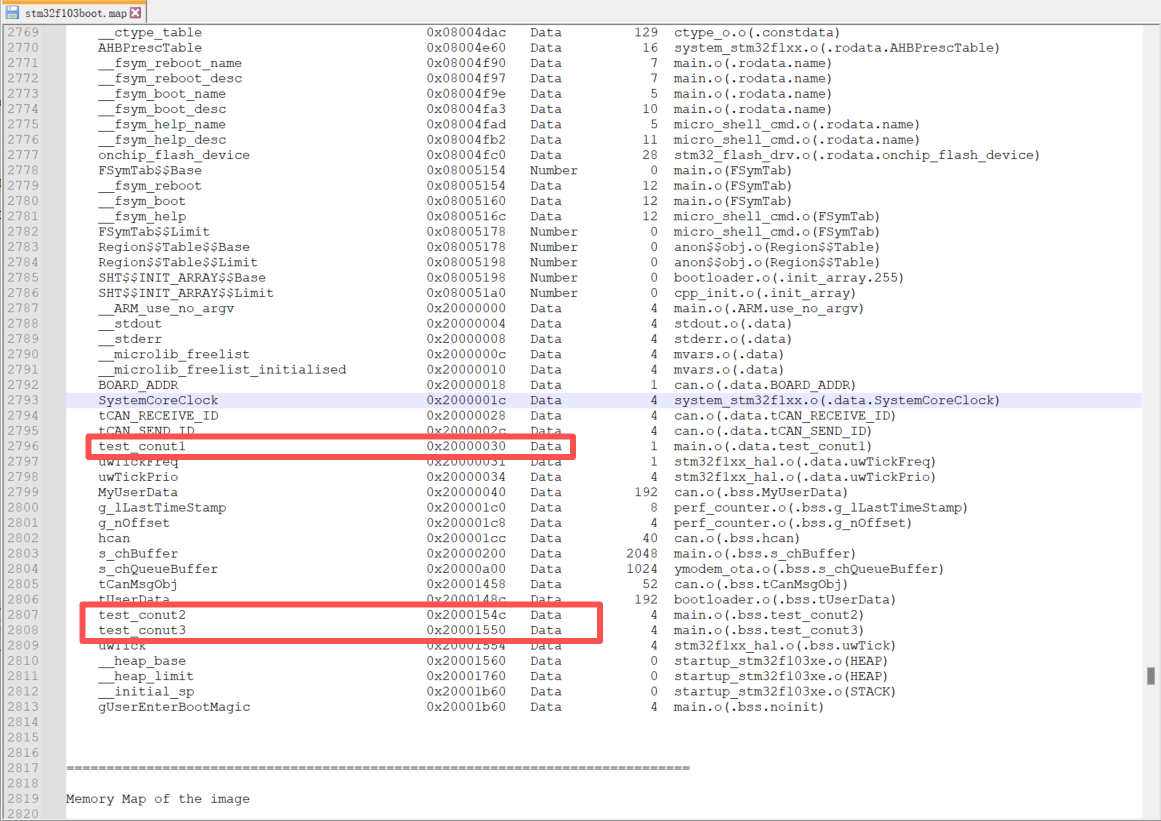

从当前构建的 MAP 或 ELF 中找到变量地址。重新编译后地址可能变化，因此地址必须与目标中正在运行的固件属于同一次构建。
记录每个变量的：
| 项目 | 示例 |
|---|---|
| 变量名 | motor_speed_rpm |
| 地址 | 0x00084890 |
| C 类型 | float |
| 单位 | rpm |
MKLink 支持 int8_t、uint8_t、int16_t、uint16_t、int32_t、uint32_t、float 和 bool 等常用类型。非 4 字节变量应按固件要求进行 4 字节对齐，避免 SWD 读取时出现撕裂。
2. 在 VOFA+ 中连接 MKLink¶
- 启动第三方 VOFA+；
- 数据引擎选择
JustFloat； - 数据接口选择“串口”；
- 端口选择 MKLink 对应的 USB CDC 虚拟串口；
- 波特率选择
2000000，数据位 8、停止位 1、无校验、无流控； - 打开串口后，从 VOFA+ 底部发送框下发
vofa.send(...)。
波特率是 PC 串口配置项；目标变量本身仍由 MKLink 通过 SWD 读取，不占用 MCU UART。
3. 发送采样命令¶
连续 float¶
从起始地址读取连续的 float：
vofa.send(0x20001424,5,0.000001)
参数依次是起始地址、通道数和采样周期。
多地址、多类型¶
变量不连续或类型不同时，逐项给出地址和类型，最后一个参数是采样周期：
vofa.send(0x20000030,"uint8_t",0x2000154c,"float",0x20001550,"float",0.00001)
一次最多观察 16 个变量。先从 10 ms 或更慢周期开始，再根据实际带宽调整；不要把设置周期直接当作实际采样率。

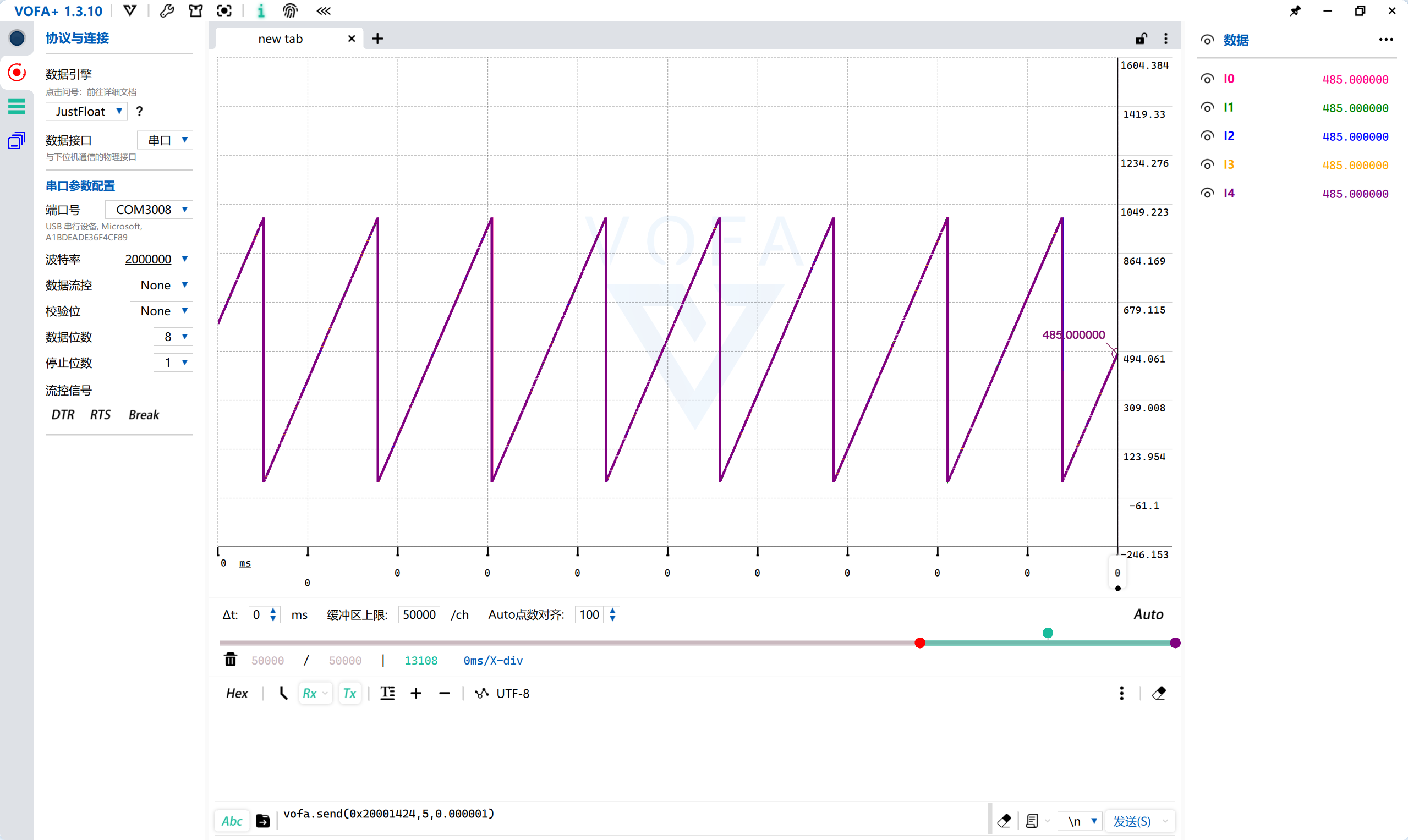

图中 VOFA+ 已选择 JustFloat 和 MKLink 虚拟串口，底部命令由 VOFA+ 直接发给下载器。右侧通道和中间曲线来自 MKLink 的 SWD 变量采样。
4. HPM5301 PID 示例¶
HPM5301 FreeRTOS 实战中的三个变量地址为：
| 通道 | 地址 | 类型 |
|---|---|---|
目标转速 motor_target_rpm |
0x000848EC |
float |
实际转速 motor_speed_rpm |
0x00084890 |
float |
输出 motor_command_percent |
0x00084894 |
float |
在 VOFA+ 中发送：
vofa.send(0x000848EC,"float",0x00084890,"float",0x00084894,"float",0.01)
让目标运行至少 15 秒，覆盖 800→1600→800 rpm 的完整阶跃。应看到目标先跳变，输出立即响应，实际转速随后收敛。重新编译本工程后，先从新 ELF/MAP 重新取地址，不能继续使用表中的旧值。

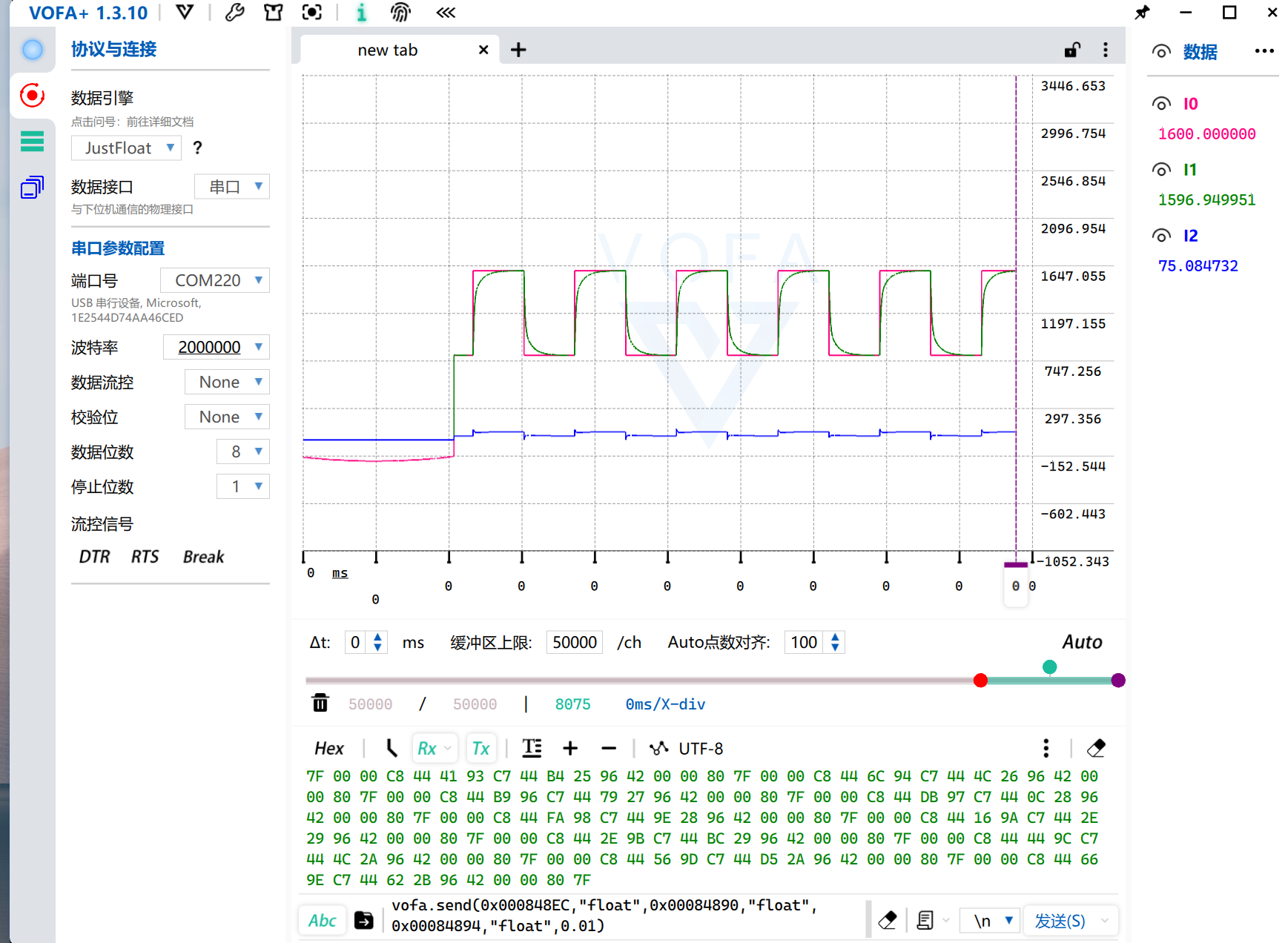

图中 I0 为目标转速，I1 为实际转速，I2 为控制输出。左侧保留了 JustFloat、COM220 和 2000000 配置，底部可见实际 vofa.send 命令。目标与反馈覆盖多次 800/1600 rpm 阶跃；由于输出为 0–100%，与转速共用纵轴时曲线靠近底部属于正常现象。
5. 停止采集¶
在 VOFA+ 发送以下命令停止变量流：
vofa.send(0x20000000,"uint8_t",0)
停止后关闭 VOFA+ 串口，确认 MKLink 资源已释放，再切换到在线烧录、RTT、SuperWatch 或 RTOS Trace。同一虚拟串口不能被多个程序同时打开。
6. 如何判断数据可信¶
- 变量地址和类型来自当前 ELF/MAP；
- VOFA+ 通道数与
vofa.send参数一致； - 静态值能与符号读取或 Memory 交叉验证；
- 曲线与目标输入、RTT 时间戳或业务动作一致；
- 高速采样时没有持续断帧、异常尖峰或串口占用错误；
- 停止后探针能被其他功能正常连接。
常见异常：
| 现象 | 排查 |
|---|---|
| VOFA+ 没有曲线 | 检查 JustFloat、COM 号、串口是否打开、命令是否带换行 |
| 数值完全错误 | 检查地址、类型、大小端和 ELF 是否匹配 |
| 只有第一帧 | 检查采样周期参数和下载器固件版本 |
| 曲线频繁断裂 | 降低通道数或采样率，检查 USB 和其他探针任务 |
| 端口被占用 | 停止 Web Viewer/CLI/RTT，并关闭其他串口工具 |
使用 AI¶
从当前 ELF 找出这三个变量的地址和类型，给出 VOFA+
vofa.send命令；不要写变量。
完整 HPM 操作见 HPM5301 + FreeRTOS 全功能实战。
