HPM6E80：工程下载与四档数据观察¶
在 HPM6E80 上使用 MKLink 时，工程配置、变量地址和性能数据需要按本板重新确认。本例从 SDK 1.11.0 的 hello_world 出发，完成编译下载与全量回读，再采集RAM和Flash数据，在网页观察运行变量。
通用的 AI 任务描述、GUI 操作方式见 HPM 使用指南。本页记录 HPM6E80 的具体参数和已验证范围，避免沿用 HPM5301 的地址或性能结论。
准备工程与目标¶
| 项目 | 本例配置 |
|---|---|
| 目标 / SDK 器件声明 | HPM6E80 / HPM6E80xVMx |
| BOARD | hpm6e00evk |
| SDK / 示例 | 1.11.0 / samples/hello_world |
| 构建 | SEGGER Embedded Studio 8.24，flash_xip Debug |
| CPU | core0，600 MHz |
| 本次 BIN | 37,328 B，基址 0x80000400 |
| 数据区域 | AXI SRAM；示例数据位于 0x01280000 附近，以当前 ELF 为准 |
HPM6E80 与 HPM5301 可能返回相同的 JTAG ID。连接成功和时钟确认不等于识别了精确型号，应结合实物、SDK 工程与器件配置确认目标。
开始使用¶
把工程路径和准确板型告诉 AI：
编译这个 HPM6E80 工程，下载并回读校验，确认运行计数更新。随后采集需要观察的变量，打开网页让我查看曲线。
本例已完成37,328 B镜像的全量回读，1 ms计数器正常更新。需要手动下载时，在网页选择HPM6E80、hpm6e00evk和当前BIN；加载同次ELF后，再进入SuperWatch选择变量。
四档为4/10/20/30 MHz，默认10 MHz。 先用默认档观察，需要更密集的数据时再提高档位。AI与网页轮流使用探针，切换前结束当前采集。
在网页里观察¶
下面选择 superwatch_wave[0]，以200000点缓冲区、10 µs请求间隔采集。四档应用与采集中切换20→30 MHz已经实测；切档后旧流先停止，再重新开始采集。

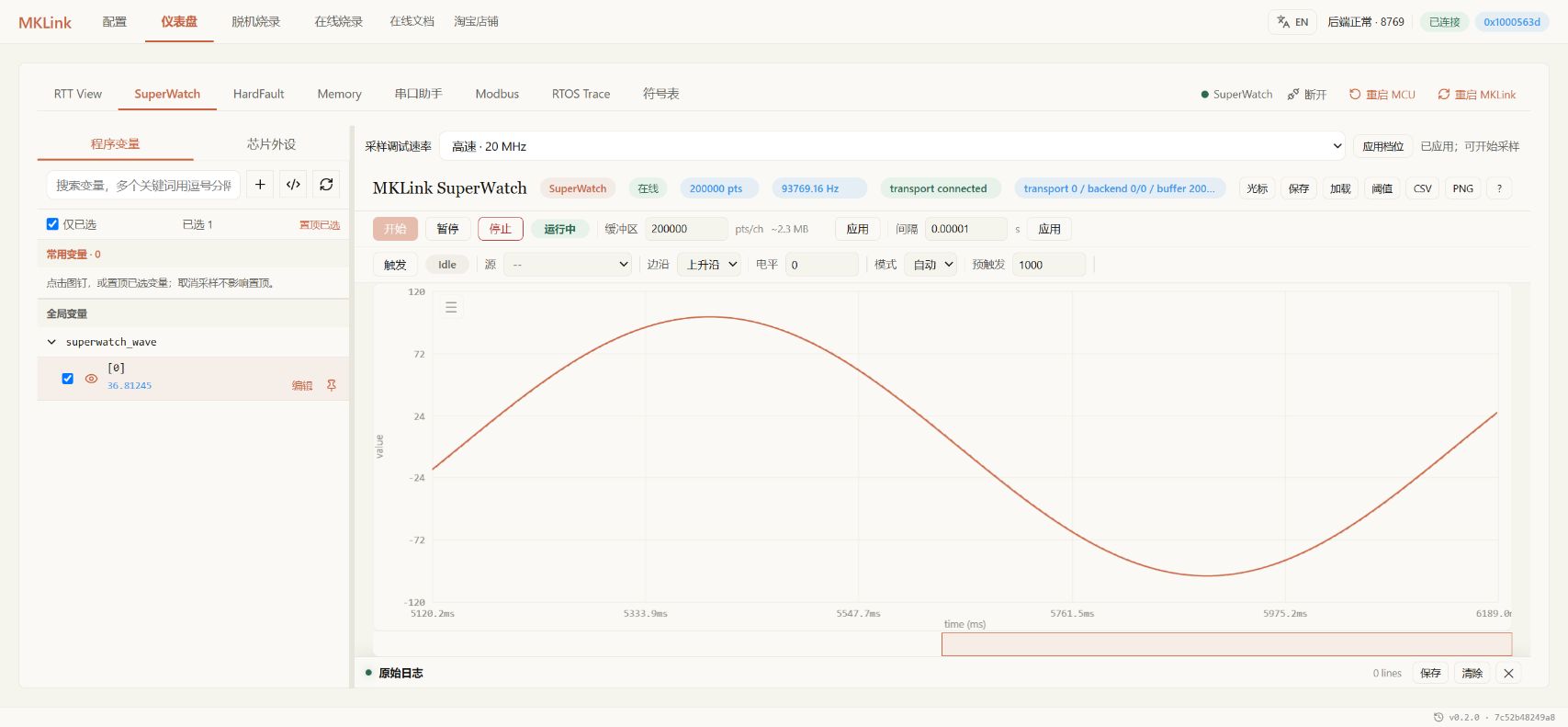

20 MHz窗口显示93,769.16 Hz。

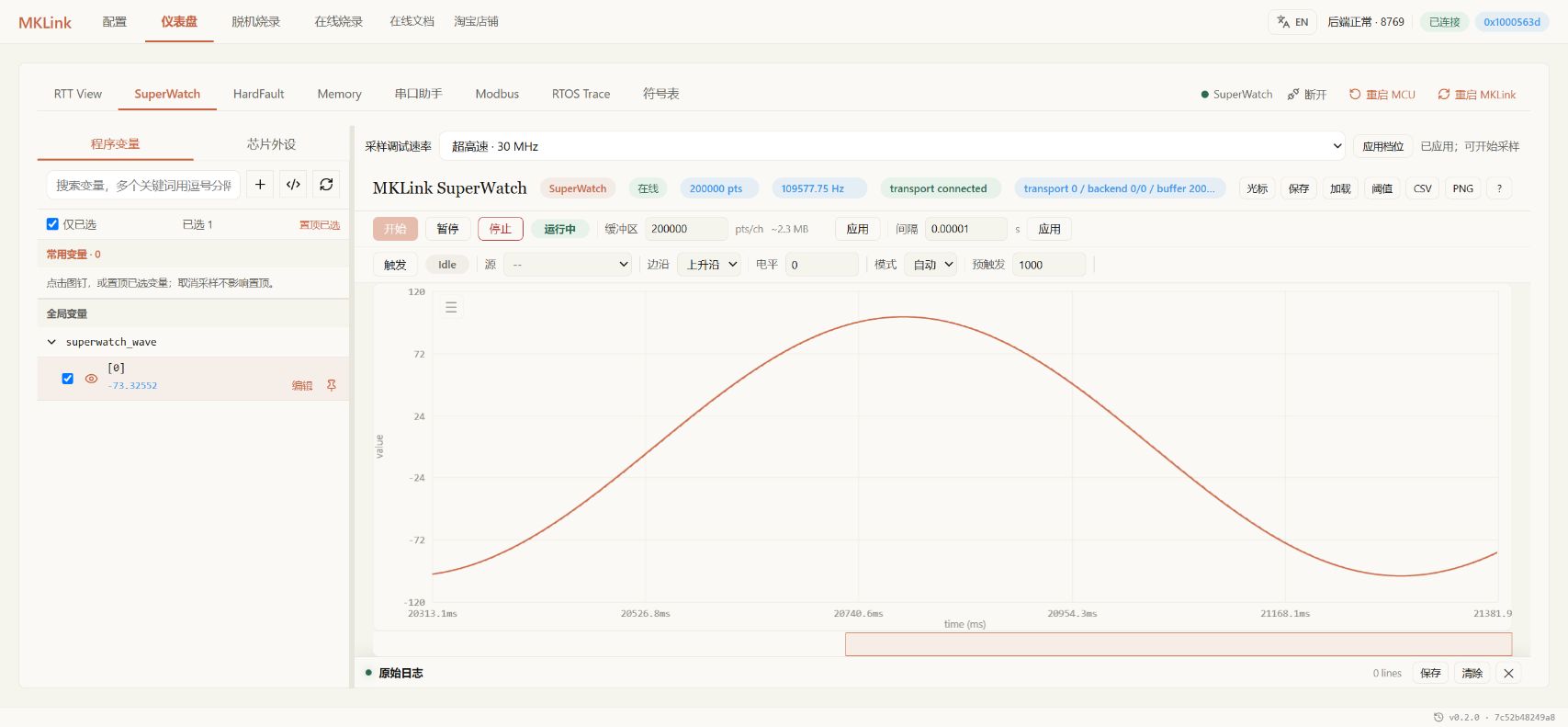

30 MHz窗口显示109,577.75 Hz。截图显示率与下方独立测量为不同轮次，不代表长时间平均采样率。
最终固件的四档实测¶
以下矩阵对应最终探针固件 cbdedefb7a386db84eb5755cca7028538f756b40c2493379526a34f4122d308d，28 项实板回归全部通过。
| 数据布局 | 4 MHz | 10 MHz | 20 MHz | 30 MHz |
|---|---|---|---|---|
| 固定 RAM 4 B，kSa/s | 34.400 | 60.428 | 86.848 | 100.358 |
| 四个离散 32 位值，k组/秒 | 9.390 | 18.237 | 27.500 | 33.198 |
| 连续 RAM 64 B，k块/秒 | 2.492 | 4.934 | 7.605 | 9.123 |
| RAM 4 KiB，有效载荷 MiB/s | 0.264 | 0.513 | 0.785 | 0.965 |
| Flash 4 KiB，有效载荷 MiB/s | 0.263 | 0.513 | 0.785 | 0.963 |
每组离散数据包含全部四个值，每块 64 B 包含 16 个 32 位值。MiB/s 为有效载荷吞吐，不含协议开销。速率剔除 200 ms 预热、保留后续帧间间隔，根据探针时间戳计算，不是 GUI 刷新率。
20/30 MHz 的 RAM 与 Flash 4 KiB 各测 30 秒；4/10 MHz RAM 4 KiB 各测 15 秒；其余布局各测 5 秒。静态字节逐一比较，动态数据检查有限值、范围和变化，并检查 CRC、帧序、错误标志和时间戳。该最终矩阵未出现内容、CRC、帧序、时间戳、SBA/DMI 或 USB 错误，升级后的故障/恢复计数保持零。
持续采样：与最终回归分开记录¶
较早候选固件 304de8c390139906cc7776264594ad3284136da13562cbf7011ef68c744ea6de 完成下列长测，并通过 5 次重连、每次四档的检查，合计 30 项通过。
| 内容 | 时长（每档） | 20 MHz | 30 MHz |
|---|---|---|---|
| 固定 RAM 4 B | 300 s | 85.466 kSa/s | 99.501 kSa/s |
| RAM 4 KiB | 120 s | 198.335 块/秒 | 242.410 块/秒 |
| Flash 4 KiB | 120 s | 198.978 块/秒 | 242.706 块/秒 |
| 四个离散值 | 30 s | 26.211 k组/秒 | 32.782 k组/秒 |
固定单变量分别采到 25,564,464 / 29,760,480 个样本，最大间隔为 295/299 µs。另有各 30 秒动态变量检查。未发生内容不符、CRC 错误、丢帧、时间戳倒退或新增 SBA/DMI 故障，USB error/full/blocked 为零。设备保留的历史 SBA 故障数 1 没有增长，不应写为设备累计零故障。
最终固件仅补充冷启动诊断变量初始化，四个汇编移位内核与该候选逐字节一致，但它们仍是两份固件：候选的 5 分钟结果不能署为最终固件的 5 分钟结果。30 MHz 持续采样为约 99.50 kSa/s；最终短测约 100.36 kSa/s、早期短测约 107 kSa/s，都不代表持续超过 100 kSa/s 的保证。
标称档位与实际时钟¶
LA5032 以 500 MSa/s 采集，仅统计完整 41 位 Shift-DR 内的连续移位时钟：
| 标称档位 | 实测移位时钟 | 完整 DMI 响应 | 非 DONE 响应 |
|---|---|---|---|
| 20 MHz | 18.855 MHz | 11,703 | 0 |
| 30 MHz | 29.798 MHz | 17,397 | 0 |
20 MHz 是档位名称，本次实际时钟低于 20 MHz。逻辑分析仪短抓取补充长时间数据校验，不能代替稳定性验证；500 MSa/s 的时间量化也不等于校准频率精度。
其他功能与适用边界¶
在线下载及周期内存采集已有本板证据。脱机下载、RTT、普通 Memory 写入、外设字段、RTOS Trace、串口和 Modbus 可先参考 HPM 使用指南的操作方法，但尚不能视为本次 HPM6E80 全部完成真机验证；各功能截图与结果按实际测试补充。
候选增加 AXI SRAM 快路径，并调整 20 MHz TDO 采样位置；未添加 RAM 读取重试。此前的 20 MHz 失败、一次 10 MHz 动态数据异常及无有效时钟的分析仪记录保留，原因未明确的异常不归因于某个猜测。
修改后的 20 MHz 采样位置尚未在 HPM5301 重新实板回归。 HPM5301 原资格仍对应原固件，本页结果不外推到其他板卡、线缆、目标或 ARM 调试。
