MKLink x Arm MCU：30MHz SWD + AI驱动，为调试和数据流监控带来无与伦比的体验¶
20.17 万次/秒单变量采集（20 秒实测）。连续 4 KiB 内存读取，1,061.56 KiB/s。
这是 STM32F103RET6 已完成验证的性能基准。通过 MKLink，你可以在程序运行时观察变量、比较调参效果，也可以调用 AI 完成采集和计算。实时数据直接进入调试流程，让你更快验证想法。
01｜性能，直接看数据¶
| 采集内容 | 中速 10 MHz | 高速 20 MHz | 极速 30 MHz |
|---|---|---|---|
| 单个 RAM 变量，4 B | 116,901 次/秒 | 175,057 次/秒 | 201,749 次/秒 |
| 4 个连续变量，共 16 B | 20,063 组/秒 | 28,372 组/秒 | 32,213 组/秒 |
| 连续 RAM，每块 4 KiB | 578.965 KiB/s | 881.522 KiB/s | 1,061.556 KiB/s |
STM32F103RET6 真机实测。性能基准与本次功能演示分别采集。表中持续采样率按探针时间戳统计，包含批间空隙。
日常观察可以先用 10 MHz、1 ms 间隔，需要捕捉更细的变化时，再提高档位和采集密度。

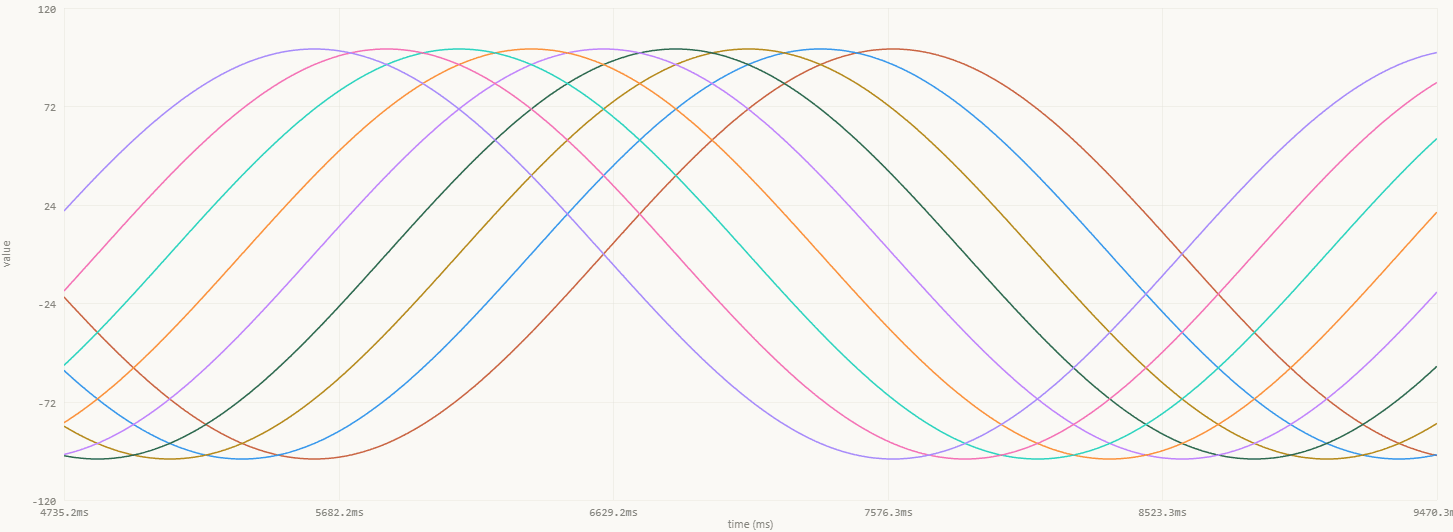

九路正弦波同时展开，每路幅度 100，相邻相差 22.5°，周期 4 秒。下面这段动图录自 STM32F103 实机连接的 Web GUI：
动图直接录制网页中的波形画布，约 10 帧/秒；页面刷新帧率、变量更新频率和探针采样率是三个不同指标。九路演示与单变量性能基准分别记录。
更少的等待，更专注于设计与验证。连续采集让你能够回看变化过程，对比不同参数下的响应。需要分析时，直接使用这份数据，减少反复加打印、导出和整理文件的操作。
02｜你定目标，用 AI 辅助调参¶
连接 MKLink 和开发板，在 AI 开发环境中装好 MKLink Skill，告诉 AI 工程位置和板型。本例使用 STM32F103RET6，主频为 72 MHz，工程基于 RT-Thread 5.1.0。
MKLink 提供桌面安装版和 Web GUI。你可以直接操作界面完成调试，也可以调用 AI 辅助分析和执行重复任务，按自己的习惯选择工作方式。
GUI 后端持有设备连接。让 AI 订阅同一条数据流后，你可以在网页观察波形，同时要求它计算误差、比较结果。调试目标和验收标准由你确定，提示词就是对 AI 的任务要求，例如：
使用这个 STM32F103 工程，保持 Web GUI 可见，以 30 MHz 观察 PID 的目标、反馈和输出。订阅同一条数据流，分析跟随误差。在采集过程中写入目标值和参数，回读确认并标记写入时刻，保持曲线连续，让我同步观察阶跃响应。
板上运行的 PID 软件模型保留原工程：目标每 6 秒在 800 与 1200 之间切换，控制周期 10 ms，反馈来自一阶模拟对象，输出为千分比；不驱动实际电机。
此前 2026-09-20 的调参验证使用 AI 完成采集与比较：先用原参数采集，再把 Kp 从 0.6 调到 2.0、Ki 从 0.8 调到 8.0，Kd 从 0.005 调到 0。每项写入都回读确认，稳定后分别采集 24 秒。

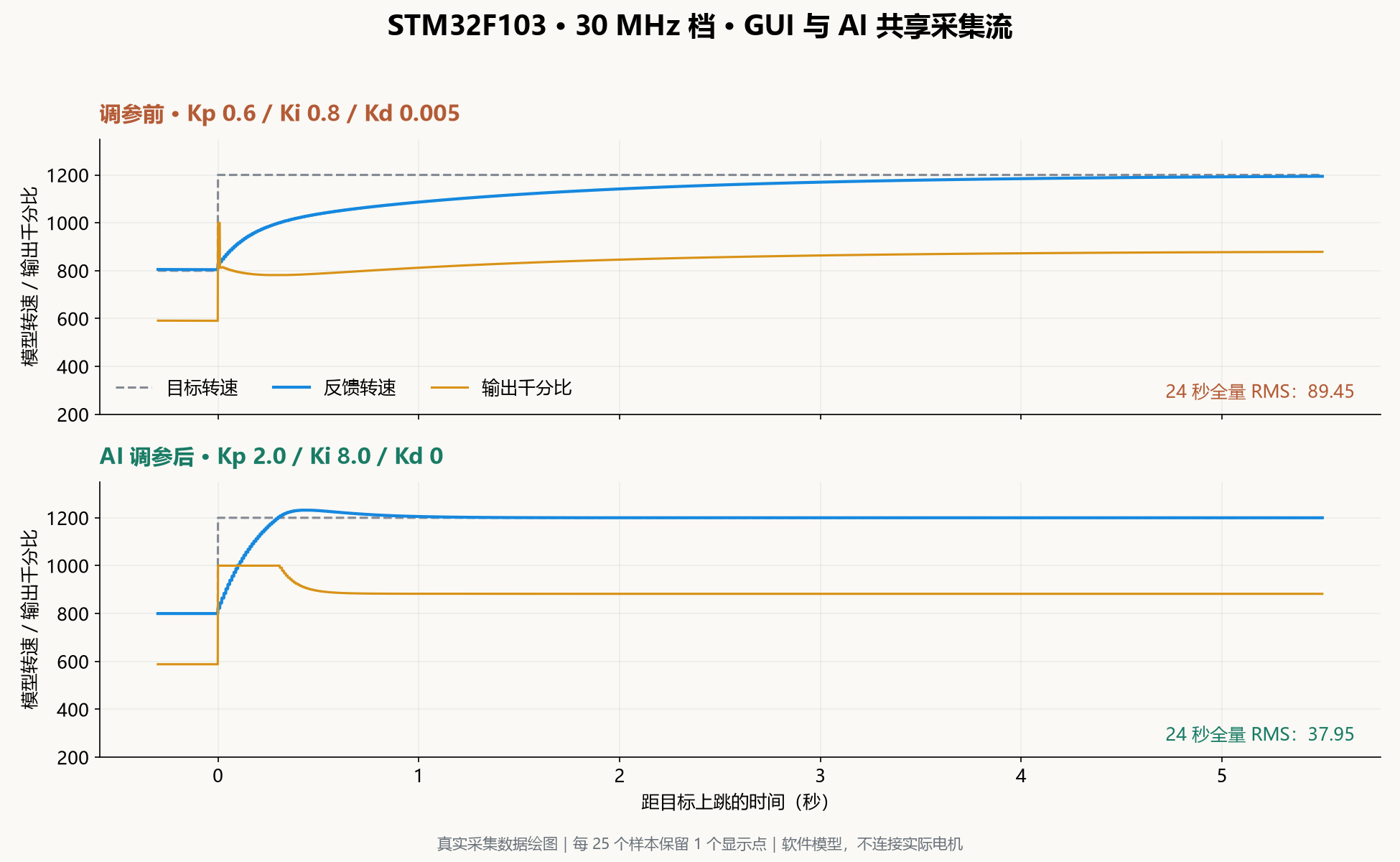

用真实共享流数据绘图，将两次向上阶跃的起点对齐。RMS 使用完整 24 秒数据；展示曲线每 25 个样本保留 1 个。
连续采集中写入目标值，观察完整阶跃¶
无需暂停曲线，在同一次采集中通过 Web GUI 将目标值从 800 写到 1200，再写回 800。写入前的历史保留，虚线标记设备实际执行写入的时间，写入结果经过回读确认。

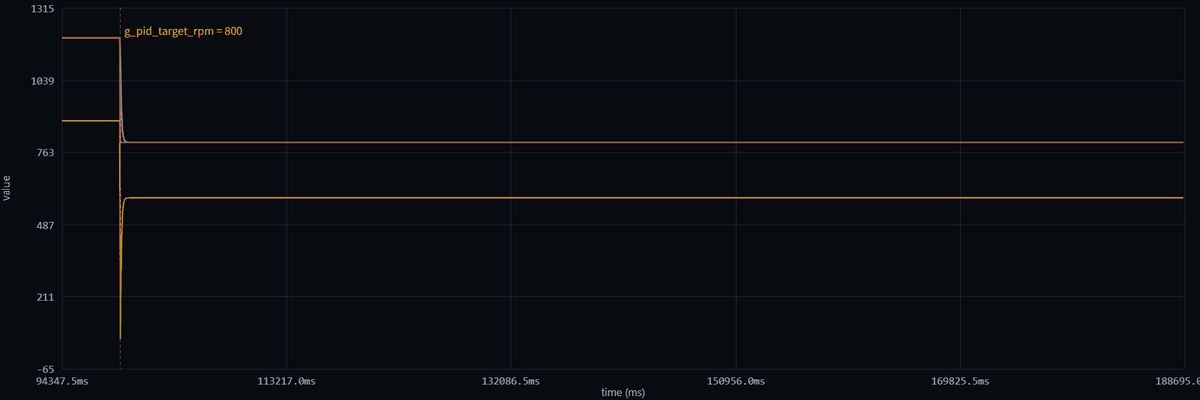

真实 Web GUI 波形画布录制，约 19 秒、10 帧/秒。橙色为目标，蓝色为反馈，黄色为输出。本段关闭软件模型的自动阶跃，固定 Kp/Ki/Kd 为 2.0/8.0/0，通过网页手动写入目标值。采集全程未暂停或重启，测试结束已恢复原参数和自动阶跃。
30 MHz SWD、1 ms 采样周期下，同步记录 19,165 组三变量数据。设备时间戳严格递增，全程最大相邻采样间隔为 1.194 ms；跨越两次写入的采样间隔分别为 1.072 ms、1.068 ms。写入和回读会占用少量 SWD 时间，因此仍有短暂采样抖动。
此功能需要配套固件声明 DUMP_WRITE=1；本次升级的是开发候选固件，尚未正式发布。旧固件兼容路径仍有短暂采样间隙，但会保留曲线历史和时间轴。

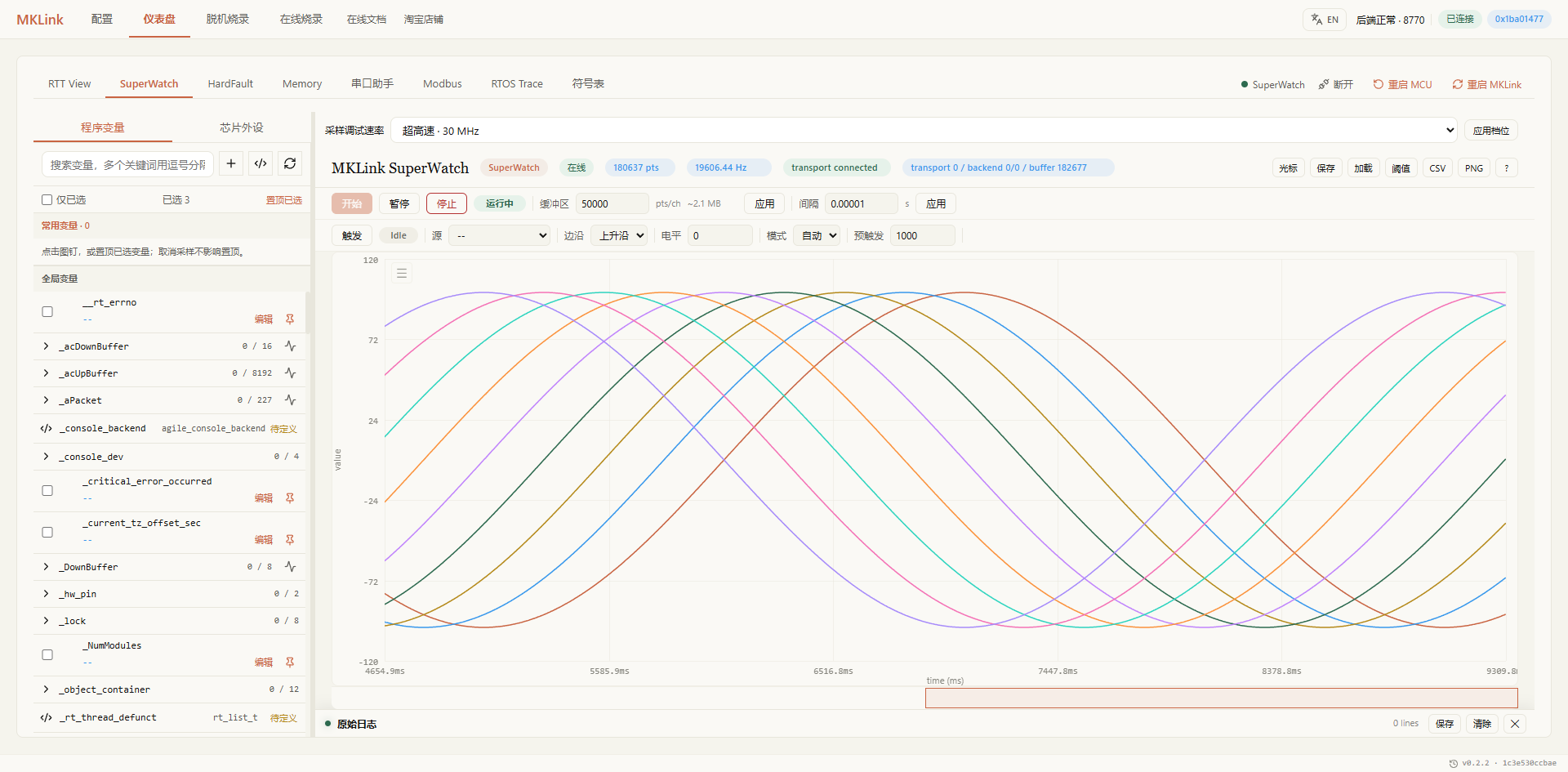

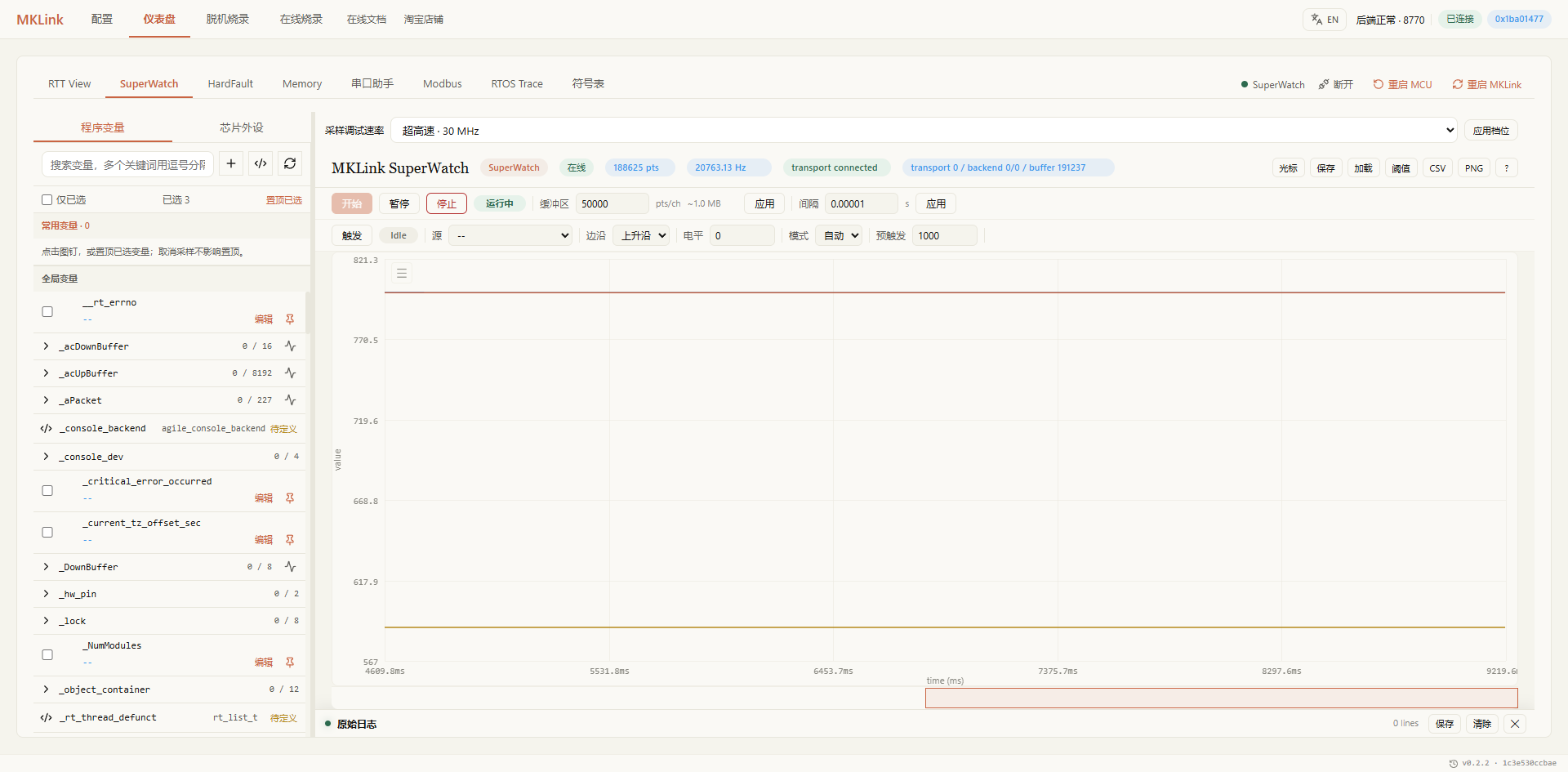

以下完整截图和 24 秒调参前后统计仍来自 2026-09-20 的独立验证，与这段实时写入录像分开统计。
| 指标 | 调参前 | AI 调参后 |
|---|---|---|
| Kp / Ki / Kd | 0.6 / 0.8 / 0.005 | 2.0 / 8.0 / 0 |
| 均方根误差 · 24 秒 | 89.45 | 37.95 |
| 完整三变量数据组 | 492,403 | 494,725 |
| AI 持续接收速度 | 20,504 组/秒 | 20,612 组/秒 |
| 共享流序号缺口 | 0 | 0 |
均方根误差降低约 57.6%。 阶跃瞬间的峰值误差仍接近 400，改善发生在随后的跟随和收敛阶段；更快的响应也带来了轻微过冲，图中保留了这一过程。参数改在 RAM 中，复位后恢复原值；需要固化时，再回到工程修改并下载。真实设备还要结合执行器限幅、噪声和稳定裕度验证。
从波形中既能看到跟随误差的改善，也能看到过冲。你可以据此决定是否保留参数，或要求 AI 继续验证其他工况。采集、回读和计算交给工具，方案选择由你掌握。
MKLink 提供了对人和 AI 都友好的调试底座。界面便于你观察和操作，共享数据接口便于你使用 AI 完成自动化任务。少做重复操作，就能把更多时间用在控制策略和产品功能上。这才是 AI 时代，调试器应该有的样子。
03｜下载、看日志、查异常，在一套工作流里完成¶
下载后，检查程序是否正常运行¶
AI提示词：把程序编译并下载，看看系统节拍和任务计数有没有在走。
按这条指令，你可以让 AI 完成下载、校验和运行检查：从工程中找到系统节拍与任务计数，间隔读取并比较变化。系统节拍递增，说明节拍中断正在执行；任务计数递增，则能进一步确认应用仍在运行。
手动下载时，进入在线烧录页面，核对器件、固件和镜像地址后开始。需要协助时，可以让 AI 根据当前工程查找地址与符号文件。
不接串口，也能用命令行调试¶
MKLink 调试线也能用于收日志、发命令，无需额外连接 USB 转串口，也不占用 UART 引脚。打开 RTT View 即可与板上的命令行交互。
AI提示词：把工程的命令行接到 RTT，发个 help，看看有哪些命令能用。
工程接好 RTT 命令行后，在 RTT View 点击“开始”，在底部输入 help，选择 CRLF 换行并发送，查看可用命令；输入 version，查看程序回显。
查状态、改参数、触发一次操作，都可以沿用工程已有的命令。你可以直接在网页输入，也可以告诉 AI 要做什么，让它发送命令、读取返回结果。
读取内存，核对变量值¶
找到这个变量，看看值和类型对不对。需要试写的话，先备份，读回来确认后再恢复。

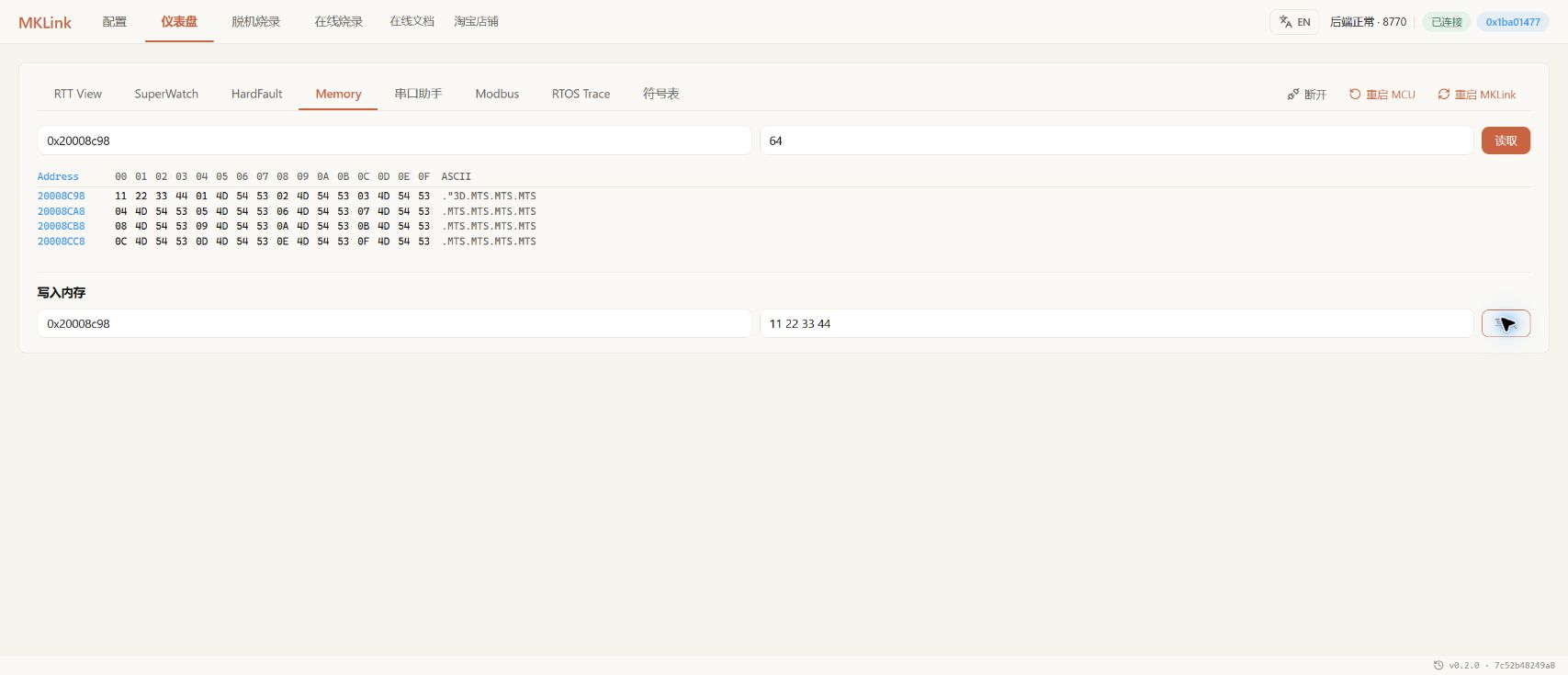

在 Memory 填入变量地址和长度，点击读取；也可以让 AI 从符号文件中查找地址。需要试写时，选择工程预留的测试数组，写入后回读确认。
只改工程里明确预留的测试区域。重新编译后让 AI 重新查地址；要长期保存的参数，回到工程修改，不能只改一次 RAM。
发生 HardFault 时定位源码¶
AI提示词：看看程序为什么进异常，找到对应代码，先保存现场再恢复运行。
打开 HardFault，点击检查。界面会显示异常原因、故障函数和源码位置，供你回到工程中排查。
先看出错指令，再让 AI 结合源码解释。保存现场后可以复位继续工作；要解决问题，还得修改触发异常的代码。栈扫描的候选位置也应结合源码核对。
查看线程运行时间线¶
AI提示词：把任务时间线采下来，看看这几个线程什么时候运行。

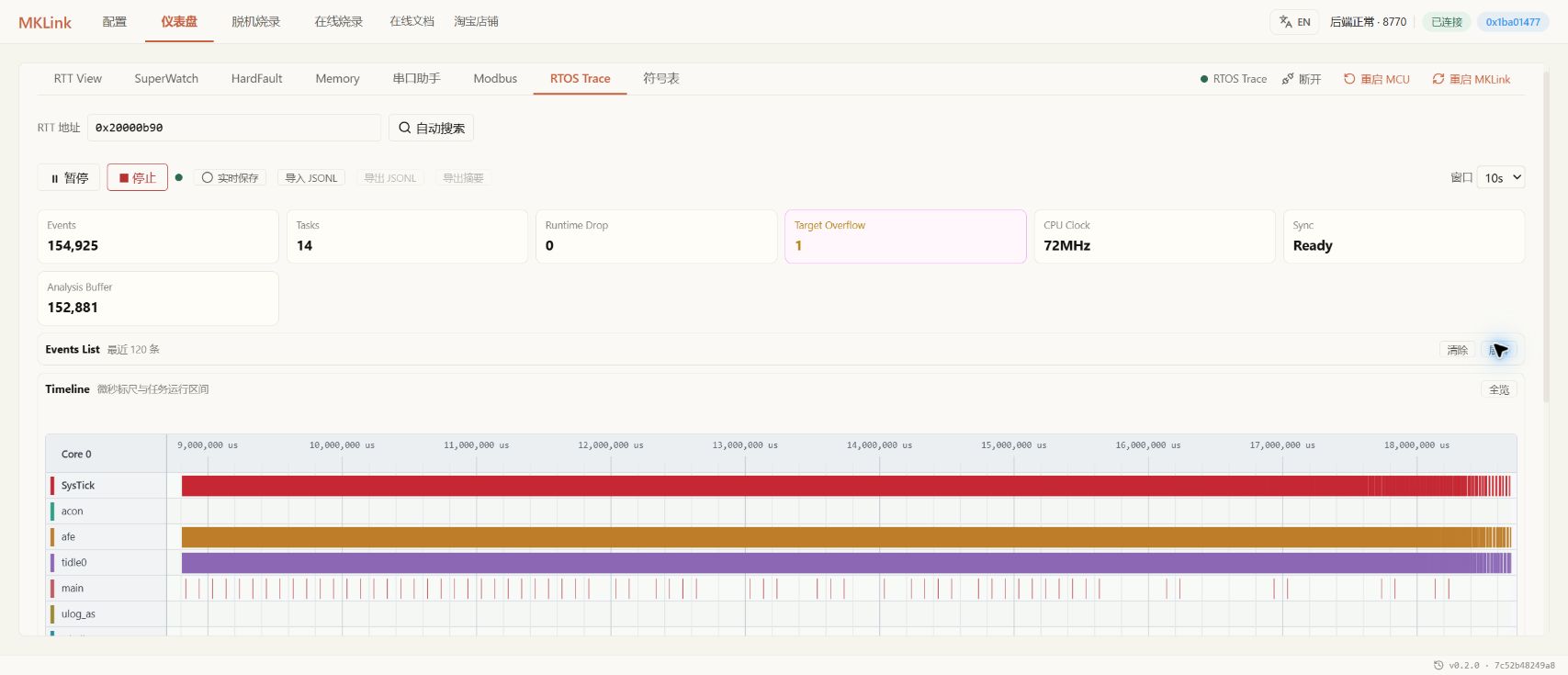

在 RTOS Trace 开始采集，展开任务列表，查看各线程的运行片段和切换关系。
发现异常片段时，可以暂停采集，让 AI 对照代码分析。同时留意丢失和溢出计数，避免只凭不完整的时间线判断调度问题。
验证程序后，保存为脱机任务¶
AI提示词：把这个程序准备成脱机任务，下次接上板子就能重复下载。
打开脱机烧录页面，核对器件、固件和下载配置，生成任务并部署到 MKLink。先执行一次，确认完成状态和目标运行情况，再用于重复下载。完整步骤见脱机下载说明。
本次脱机补测保留工程原有 Bootloader：Boot 位于 0x08000000，应用从 0x08005000 开始。使用配置中 236 KiB 的应用分区构造大镜像，按先擦除、再写入、最后完整校验执行，Boot 区保持不变。
| 236 KiB 应用镜像 | 20 MHz | 30 MHz |
|---|---|---|
| 擦除 | 2.684 s | 2.677 s |
| 写入 | 7.904 s | 7.841 s |
| 完整回读校验 | 0.419 s | 0.516 s |
| 总时间 · 含进度刷新 | 13.993 s | 14.001 s |
| 单独写入速度 | 29.86 KiB/s | 30.10 KiB/s |
| 擦除＋写入＋校验综合速度 | 16.87 KiB/s | 16.86 KiB/s |
20/30 MHz 各三轮均通过，表中取平均值。每档最后一轮另做完整主机回读校验；表中校验时间为固件内部校验，额外主机核对不计入。总时间包含进度每变化 1% 时的刷新等待，不含复制文件和建立会话。KiB = 1024 字节。
RAM 读取很快，Flash 写入为什么只有约 30 KiB/s？这次使用标准 STM32F10x_512.FLM。MKLink 把算法和页数据送进目标 RAM，再让目标 CPU 调用擦除、编程函数，等待片内 Flash 控制器完成。这里的主要耗时是目标算法执行；提高 SWD 时钟，对整次下载的影响有限。
借助通用 FLM 接口，不同 Arm Cortex 器件可以复用厂商或 Pack 提供的算法，沿用同一套下载流程。具体芯片仍需匹配兼容算法、RAM 与 Flash 布局，并完成适配验证。
从波形到日志，从异常现场到源码，你可以在同一套工作流中推进排查，也可以随时调用 AI 协助分析。MKLink 将高性能读写、可视化操作与自动化接口结合起来，让工具配合你的思路，减少重复劳动，把精力用在解决问题和实现新功能上。
